Ｊ型折合半波天线的制作

0564

这是一种垂直极化的全向天线。只要按相应波长选取天线尺寸，即可用于高频式超高频波段。由于这种天线的低仰角辐射特性好，对于主要依靠低仰角传播进行的通信，它的实际辐射效率要比一般的地网天线高出50%。这种天线的物理长度不超过3/4波长，对于较高频段，可算是一种小巧的天线。在天线的底座附近，通过一段J型匹配短截线进行馈电，可以克服由于馈线与天线的相互作用带来的许多问题。天线的馈电阻抗约为50 Ω。
　　一般地网天线的增益要比半波偶极天线高3dB。通常，所用的5/8波长地网天线也有较高的增益，但J型折合半波天线比这两种天线有更高的辐射效率。它的全辐射角几乎与地面平行，最大辐射仰角正好处在移动通信所需的仰角位置。

　　J型折合半波天线实际上是一种垂直架设的端馈式折合偶极天线。天线上电压和电流的分压见图1，天线下部的1/4波长匹配短截线，使天线的输入阻抗可以低到只有50 Ω。在短截线的另一端，向天线部分馈电的阻抗却很高，这正好满足了半波天线端点高阻输入的要求，从而解决了匹配的问题。和所有折合振子一样，在天线两臂上的电流同相，而在短截线上反相，所以在短截线上不向外辐射能量，有助于降低天线主辐射仰角。只要匹配好，可使电压驻波比低于1.5，甚至可以达到1。该天线可在固定台站使用，也可在移动台站使用。



　　这种天线可以用直径6～9mm的铝管制作，两平行单元之间的间隔要求并不严格，偏差不超过6mm便可。馈电点处必须用塑料盒封装(防水)，折叠式辐射单元的折回部分与匹配短截线短截臂的顶部之间，必须有良好的绝缘。

　　如何找准馈电点是天线设计的一个重要问题，可将馈电点在天线管上上下移动，测得电压驻波比最小的点便是馈电点，然后将馈线焊好，图2中给出了笔者做的一副145MHz天线的设计数据，这种天线室内室外都可使用，但要尽量避开其他导体。

0564

回复 1# 0564


    PVC管套折合J型天线制作全过程

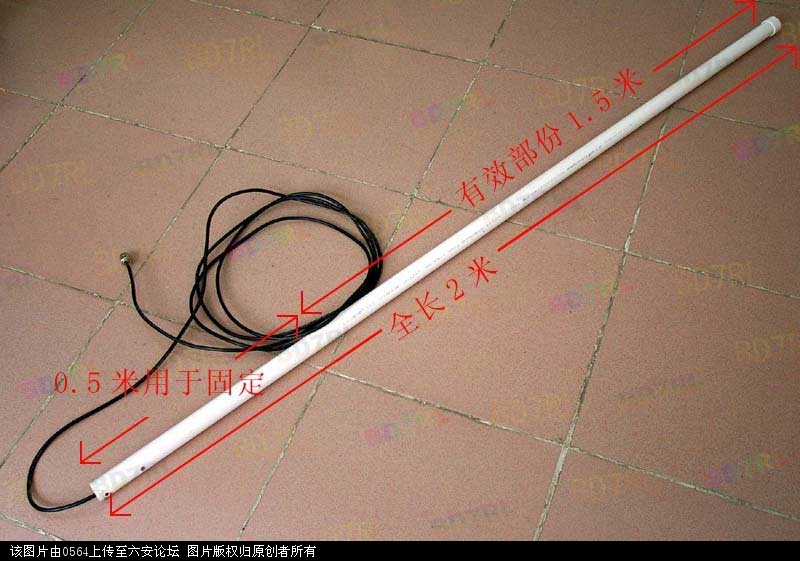

看看这根天线，漂亮吧？你相信它是用简单的材料DIY出来的么？下面我们就做这样一根：

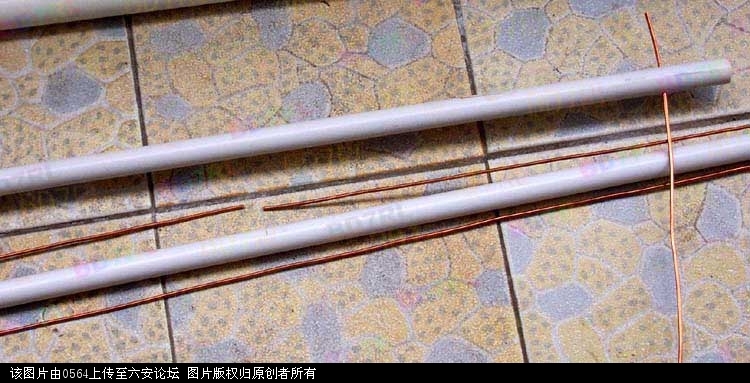

把铜芯线的皮剥开，我们只要导电的芯线。




在Φ20mmPVC的线管上开孔，两个孔的位置间隔3/4波长，这里做的是2米的天线，所以是1.5米，铜芯线就穿过这两个孔


穿好铜芯线


将Φ25mmPVC管一小段垂直锯开，加在适当的地方固定铜芯线


用封口胶固定


开孔装馈线

把这部分做好后装入Φ32mmPVC供水管，这个管不能用普通的电工线管，一定要供水管，要不然强度不够。


调试驻波时一定要套上外面的PVC供水管进行，要不然装上后驻波变化很大。
装了外管之后测驻波，但外管先别粘，调驻波时拆开了调整馈电点位置，全部调得差不多了再用PVC管专用的胶水粘起来。
认为可以后在头部装上PVC管帽，一条天线就完成了。


所用材料及参考价

PVC上水管φ32mm　半条　　￥7.5
PVC上水管φ25mm　约20cm　￥0.5
PVC线管φ20mm　　1条　　￥3.5
PVC管帽φ32mm　　1个　　￥2
铜芯线4mm2　 　 　3m　　￥2.4
同轴传输线50-3　　根据实际需要
PVC胶粘剂　　　　若干　　￥0.5
改性丙烯酸酯胶　　若干　　￥0.5
封口胶　　　　　　若干　　￥0.5


实际使用发现和用铜管弯成的J型折合天线效果差不多，在某些指标上还胜出，而且它有PVC外套，不怕风吹雨淋了！

空降101

好贴，沙发了；资料很是详细smilies1::841:

0564

回复 1# 0564


    再发一个具体尺寸的图。


实际操作时，驻波大小靠馈点高低调节。。。

红色七匹狼

smilies1::902: 强烈支持DIY!
