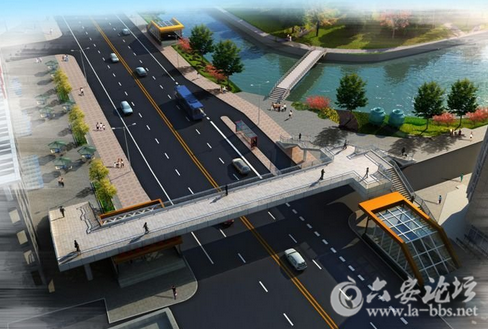

据了解，我市首条人行天桥即将诞生，桥位位于解放路地下商业街中心位置，介于百货大楼、金安商城、白云商厦之间，是该区段人流最密集位置，选址有利于人流快速过街。天桥工期约3个月，总造价345万元 。小编说“终于等到你“新建解放路人行天桥方案

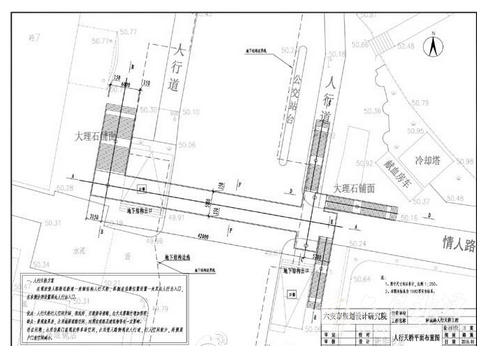

平面布置
桥位平面位于情人路与解放路交叉口，天桥主桥呈一字型平面布置，主桥跨径为42m，桥面宽度5.3m，其轴线基本位于情人路延长线上。
整个天桥共设置4条梯道，解放路东侧3条，分别为沿解放路往北在九墩塘公交站台处落地、沿情人路往东、沿解放路往南在新华书店门口位置落地，东侧3条梯道展开长度为14.65m，桥面宽度为2.8m；解放路西侧设置1条梯道，在伯爵商务酒店门口落地，西侧地坪标高较高，梯道展开长度为13.75m，桥面宽度6.3m。
桥位位于整个解放路地下商业街中心位置，介于百货大楼、金安商城、白云商厦之间，是该区段人流最密集位置，选址该处有利于人流快速过街。但桥位西侧梯道位于伯爵商务酒店门口对其有一定影响，东侧新华书店门口匝道将压缩人行道至3m。
桥梁结构形式
天桥主梁采用鱼腹式箱形断面，主梁梁高1.6m高，高跨比为1/26.25，主桥人行道净宽5m。梯道采用焊接钢板梁，梁高0.5m，梯道踏步高、宽分别为0.15m、0.3m，东侧3个梯道净宽2.5m，西侧梯道净宽6m。
桥梁下部结构采用钢立柱，钻孔灌注桩基础，梯道桥台采用明挖扩大基础。主梁、梯道梁、立柱钢管采用Q345qD钢，桩基及梯道桥台采用C30砼。
天桥主梁、梯道及立柱外立面均外包4mm铝塑板装修，人行道铺装采用钢筋混凝土+防水层+人行道砖形式，栏杆采用装饰钢结构栏杆。
施工方案及工期
天桥位于商业中心区域，天桥施工尽可能减少现场施工工作量及现场工期。桥梁施工采用上、下部平行作业，能有效控制工期，确保工程快速有序地进行。桥梁上部结构采用工厂加工，现场焊接拼装。下部结构钻孔桩及梯道桥台现场施工，桥墩立柱盖梁工厂加工，现场连接。天桥总施工工期约3个月。
桥梁造价
主桥造价约240万，梯道造价约105万，总造价345万元。
来源：六安规划局
|
|
